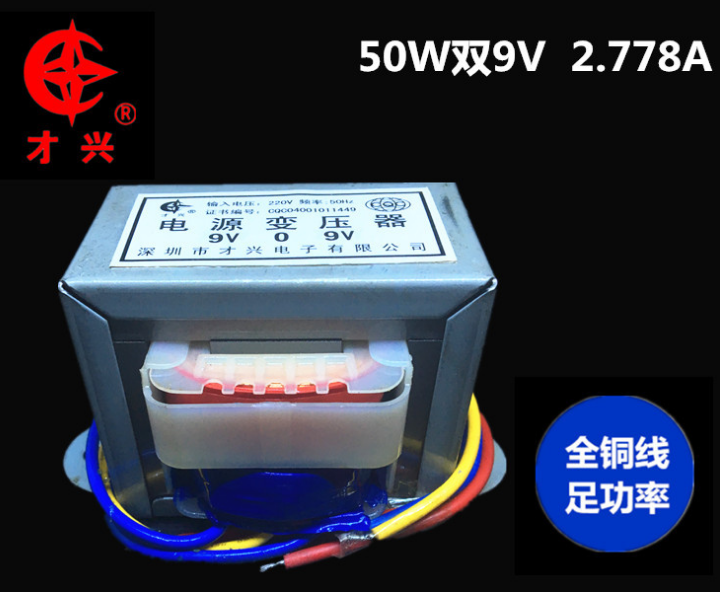

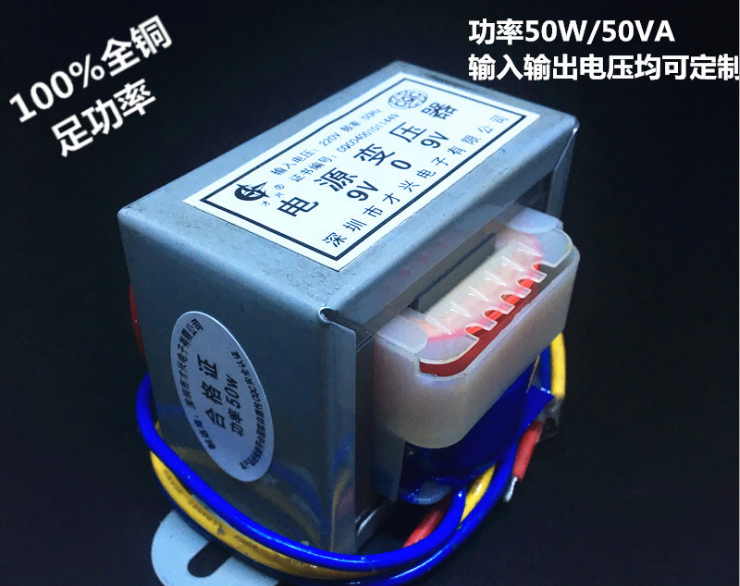

小型變壓器由鐵芯和繞組（線圈）兩大部分組成。

(1)鐵芯

常用的鐵芯有E形、日字形、F形、和C形。為了減少鐵芯中的損耗，變壓器的鐵芯都用硅鋼片疊裝而成，硅鋼片的厚度一般為0.35 mm，少數為0.5 mm，其表面涂上絕緣漆并烘干或利用表面的氧化膜使得硅鋼片彼此絕緣。疊裝時通常采用交錯方式，以使硅鋼片的接縫錯開。

(2)繞組

俗稱線圈。大多數小型變壓器都采用互感雙線圈結構，其中接電源的繞組稱一次側繞組；接負載的繞組稱二次側繞組。繞組與鐵芯的組合方式有芯式和殼式兩種。單相小型變壓器，除了C形等兩種采用芯式結構外，其余的鐵芯都采用殼式結構；三相小型變壓器通常用E形鐵芯組成芯式結構。所謂芯式結構是指繞組包著鐵芯，殼式結構是指鐵芯包著繞組。

小型變壓器主要指單相20 kV·A以下、三相50 kV·A以下的變壓器，其特點是變壓器體積小、造價低、用線少。小型變壓器的負荷率和利用率一般都較低，它所帶的感性負載，一般均未進行容性補償，小型變壓器是工廠電氣控制系統中的一種常用設備，隨著電子元件大量應用在電廠控制、監測和自動回路中，小型變壓器的應用日益廣泛。
